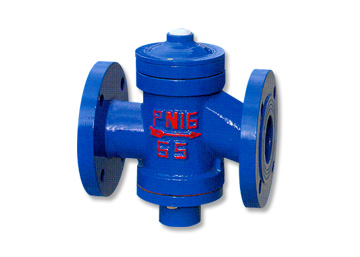

結構特點 　　ZL47-16系列自力式流量控制閥是按被控管線需要設定流量，并可鎖定設定狀態?？勺詣?dòng)消除管線的富余壓力，能使分支管線間流量調節互不干擾，直接流量數字顯示，公稱壓力為1.6Mpa，介質溫度為0-120℃，閥體材質采用灰鑄鐵、碳素鋼、鍛壓銅合金，內件材質采用銅合金、不銹鋼。
自力式流量控制閥安裝說明 　　應按閥體箭頭所示的水流方向安裝，切勿裝反，在管道上可垂直安裝亦可水平安裝。自力式流量控制閥流量設定方法：用專用扳手，打開保護蓋，旋轉閥桿，使刻度線調整到設定流量的對應值。應另設關斷閥門。





公稱直徑	安裝方式	閥長(mm)	(mm)	H2(mm)	恒定流量（m3/h）	重量(KG)
Dn15	螺紋連接	100	60	50	0.2-1	0.6
Dn20		110	60	50	0.3-1.5	0.6
Dn25		115	60	50	0.5-2	0.7
Dn32	法蘭連接	130	70	70	1-4	4
Dn40		210	90	100	1.5-6	11
Dn50		225	100	105	2-8	12
Dn65		1240	130	110	3-12	15
Dn80		280	159	170	5-20	27
Dn100		295	175	185	10-30	30
Dn125		320	180	200	15-45	40
Dn150		350	210	220	30-70	63
Dn200		435	230	285	40-180	104
Dn250		515	310	385	100-300	189
Dn300		610	405	485	150-500	218
Dn350		625	420	545	200-788	265
